Aqui você encontra todas as orientações e dicas de como criar e fazer o seu pedido com o uso dos gabaritos diagramados no Adobe® Photoshop.

1 Os Gabaritos

Os gabaritos foram criados exclusivamente para diagramação de Álbuns, Fotolivros, Estojos e Capas Especiais (acrílica e gravação a laser)
da Digipix e possuem as medidas exatas que os arquivos de Miolo, Capa e Estojo devem ter para ser produzidos corretamente.
É importante que todas as orientações sejam seguidas para evitar erro no envio do seu pedido.

Você pode fazer o download dos gabaritos aqui e também nas respectivas páginas dos itens.

Os gabaritos estão disponíveis para o software Adobe® Photoshop.

2 Diagramação com o gabarito no software de sua preferência
Selecionar Photoshop
Atenção: as configurações abaixo foram baseadas no Adobe InDesign CC 2015 versão 11.1.0.122 em Português (Brasil). As informações disponibilizadas abaixo podem ser diferentes em outras versões. Em caso de dúvidas, entre em contato com a nossa equipe de atendimento.
Versão Requerida

Adobe Indesign CS6 ou superior.

Organização das pastas:

O arquivo do gabarito baixado é exclusivo para o modelo de Álbum, Fotolivro, Estojo ou Capa Especial (acrílica e gravação laser) escolhido por você no momento do download. Caso deseje outro modelo, você deverá fazer um novo download. Ao fazer o download dos gabaritos para o InDesign, você encontrará uma pasta com todos os arquivos que precisa. Os arquivos de Álbuns e Fotolivros, com duas subspastas: Capa Fotográfica/Impressa e Miolo. Estojos e Capas, com a variedade de tamanhos e formatos disponíveis para o modelo selecionado.

Capas

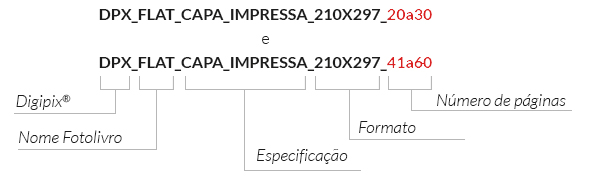

É importante ressaltar que os gabaritos de Capa Impressa são vários, pois dependem do número de páginas que contém cada projeto. Sendo assim, eles estão salvos pelo nome do Fotolivro/Álbum e a quantidade de páginas correspondentes (destacados em vermelho). Por exemplo:

Caso opte por Capas Revestidas em Couro ou Tecido sem gravação a laser, você não precisa se preocupar com a diagramação da Capa que é feita direatamente na ferramenta online.

Miolo

Nesta pasta, você encontrará os arquivos para página dupla de Álbuns Panorâmicos (os modelos com abertura 180° graus), e página ímpar e página par de Fotolivros Tradicionais (os modelos com abertura tradicional tipo livro) Lembre-se: a quantidade mínima de páginas para todos os modelos de Álbuns e Fotolivros da Digipix é 20 páginas. Durante a diagramação, cuidado apenas com a quantidade máxima permitida para o modelo escolhido. Verifique a quantidade máxima de páginas para os Álbuns e Fotolivros aqui.

Diagramação
Essa seção reúne orientações importantes sobre como usar os gabaritos para diagramação.
Visão geral de um gabarito
Os gabaritos possuem marcações para facilitar a diagramação. Confira abaixo:

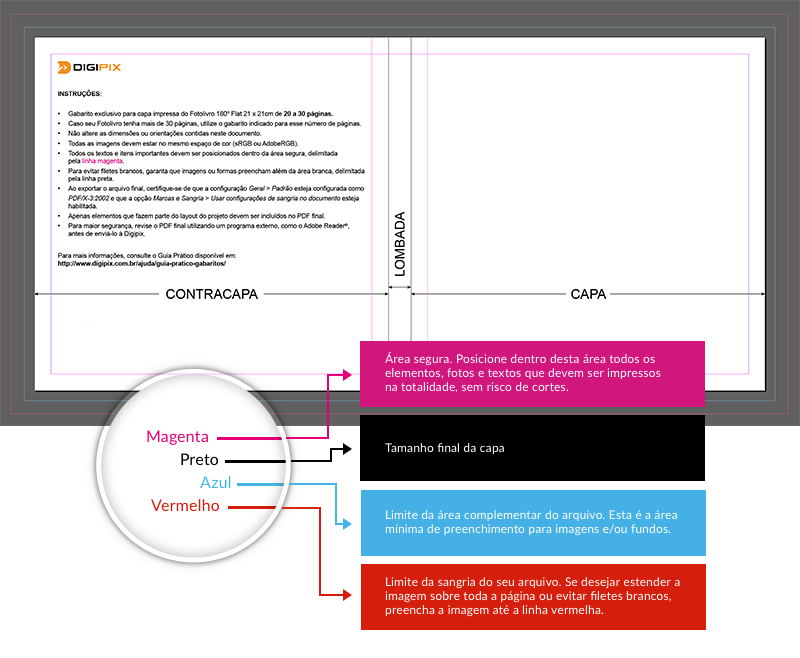

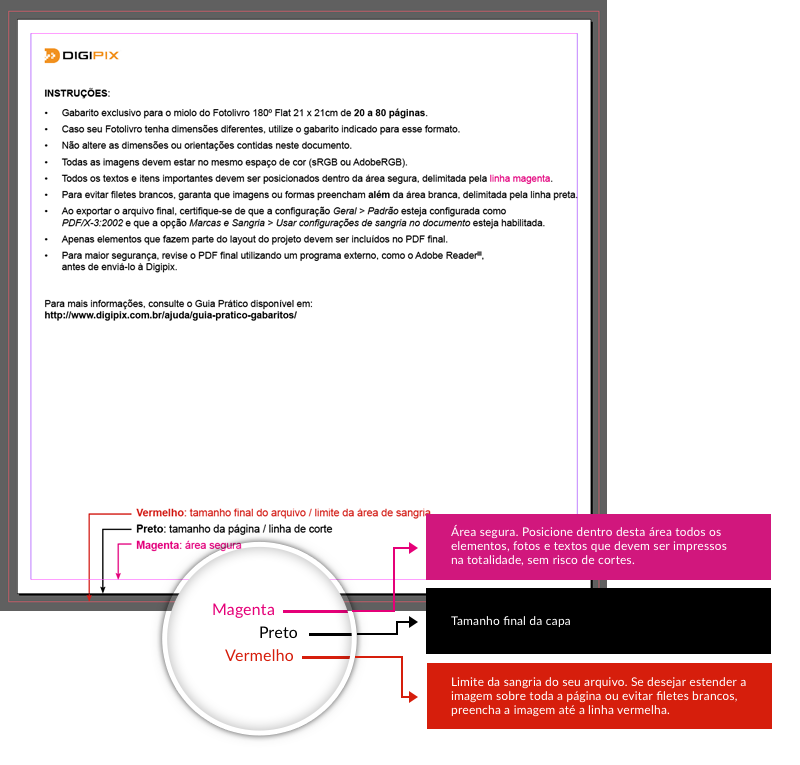

Capa impressa
As extremidades possuem marcações em vermelho, azul, preto e magenta. Sendo:

Miolo
Página Individual

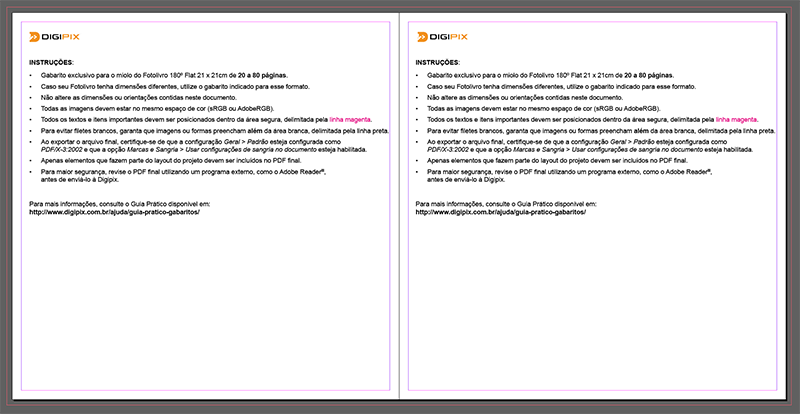

Página Dupla


Cuidados durante a diagramação do seu Fotolivro
Listamos abaixo alguns pontos importantes para que a diagramação esteja de acordo com as especificações necessárias para a impressão correta de seu arquivo:
Fontes

Fique sempre atento com as fontes que escolher para o projeto.Algumas fontes, principalmente as disponibilizadas gratuitamente nainternet, podem não estar completas: podem faltar acentos ou caracteres especiais, comprometendo a leitura. Portanto, ao exportaro PDF dos seus gabaritos, verifique atentamente todos os textos.

Textos

Cuidado com fontes muito pequenas, elas podem sair ilegíveis na impressão. Para os textos em preto, utilize apenas 100% preto (nunca utilize o preto calçado – 400%)

Vetores

Não utilize linhas com menos de 1pt, elas podem não ser
reproduzidas na impressão.

Resolução das imagens

É importante que você utilize imagens com resolução entre 250 e 300 DPI. Imagens com resolução de 180 a 249 DPI resultarão em alertas na validação do arquivo. Projetos com resolução abaixo de 180 DPI não serão validados na etapa de envio.

Tamanho das imagens

Fique atento ao redimensionar as imagens na diagramação, pois ao aumentar a imagem, a resolução automaticamente diminui.

Espaço de cor

Utilize apenas um dos espaços de cor permitidos: sRGB ou Adobe RGB. Nunca utilize CMYK ou outros perfis de cor.

DICA

Ferramenta para verificação de possíveis erros no InDesign

Configure algumas opções no InDesign para ajudá-lo a identificar possíveis erros em seu projeto.

No menu, clique em Janela (Windows) > Saída (Output) > Comprovação (Preflight)

Nesta janela é possível escolher quais itens deseja que o software InDesign verifique antes de exportar o seu projeto.

  1. Selecione a opção “Ativada” no canto superior esquerdo da caixa.
  2. Na opção Perfil, selecione “Novo perfil de comprovação”.
  3. No menu da caixa, clique em “Definir perfis”.
  4. Quando a caixa de ferramentas abrir, configure os itens que deseja constante verificação, como espaço de cor, resolução, etc. Recomenda-se a seguinte configuração para Fotolivros:
    • a. Espaço de cor não permitido: CMYK (outros);
    • b. Resolução da imagem: mínimo de 180 DPI;
    • c. Entre outros;
  5. Clique em “Ok” para salvar as configurações.

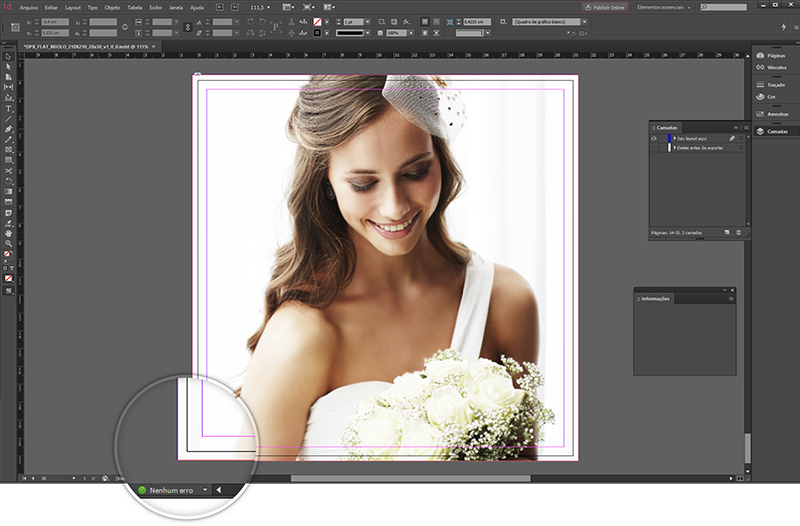

As verificações ocorrem automaticamente durante a diagramação do projeto e podem ser visualizadas no botão posicionado na parte inferior do software:

Exportação
Antes de exportar o seu arquivo em PDF e enviá-lo para a Digipix, é recomendável seguir o checklist abaixo:
  • De acordo com o modelo selecionado, o arquivo do miolo possui a quantidade correta de páginas?
  • A camada que contém as instruções do gabarito foi ocultada ou removida?
  • Todas as imagens do projeto estão com o mesmo espaço de cor (sRGB ou Adobe RGB)?
  • O arquivo está no modo de cor RGB?
  • A opção “Editar”> “Espaço de mistura de transparência” está RGB?
  • Todas as imagens estão “linkadas” corretamente?
  • O arquivo foi exportado utilizando o padrão PDF/X-3:2002?
  • Porque o projeto é panorâmico, por isso na exportação eu habilitei a opção “páginas espelhadas” antes de exportar?
  • Porque o projeto é tradicional, por isso na exportação eu habilitei a opção “páginas” antes de exportar?
Exportação dos arquivos para PDF
Para exportar os arquivos, siga atentamente os passos abaixo:

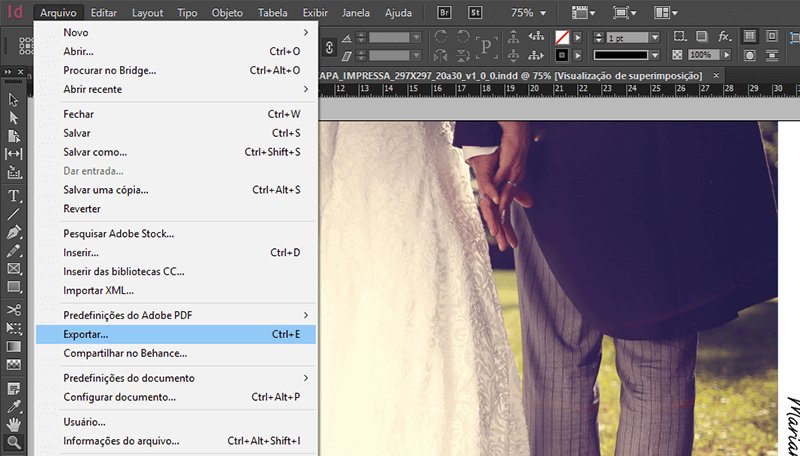

1. Clique em Arquivo > Exportar:

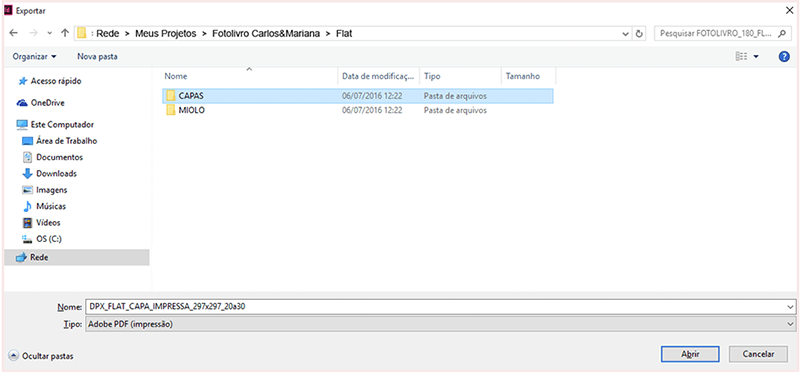

2. Dê um nome para o seu projeto. (Identifique o arquivo da Capa e o arquivo do miolo para facilitar a identificação de ambos):

3. Na próxima etapa, “Exportar Adobe PDF”, verifique se as configurações estão de acordo com a especificação abaixo:

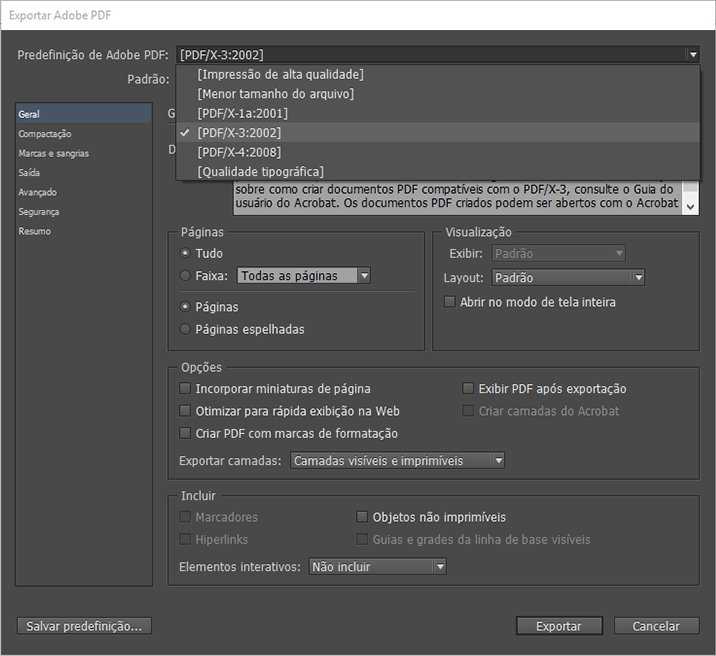

  • a. Em “Predefinição de Adobe PDF”, selecione PDF/X-3:2002:

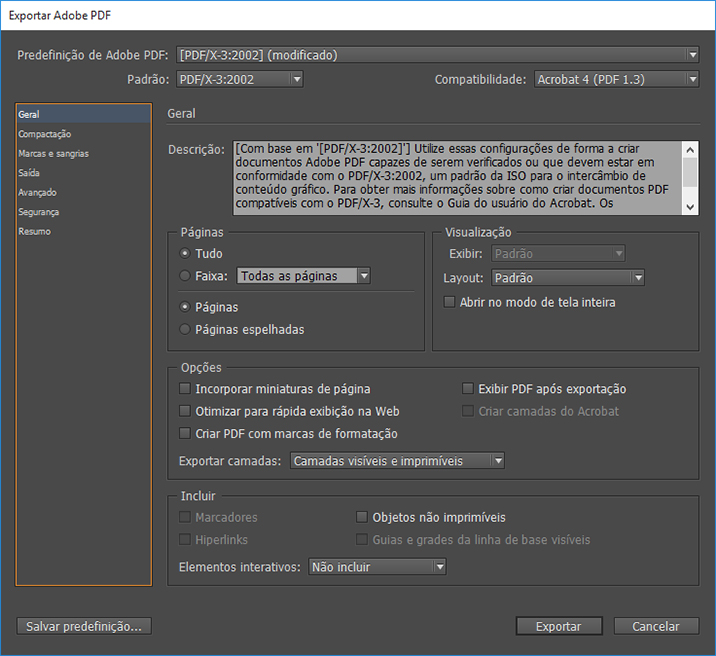

  • b. Em “Geral”:

IMPORTANTE: Para exportação de modelos panorâmicos, utilize a opção “Páginas espelhadas”. Para os modelos tradicionais, utilize a opção “Páginas”.

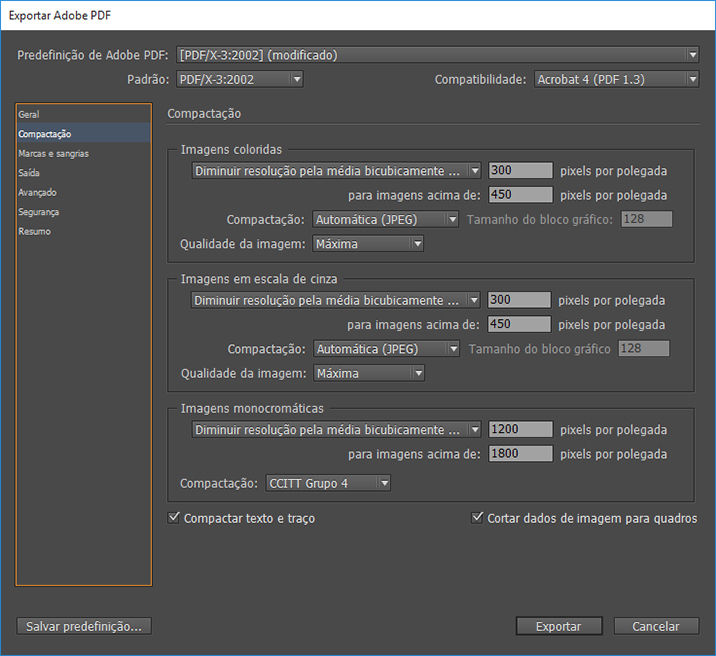

  • c. Em “Compactação”:

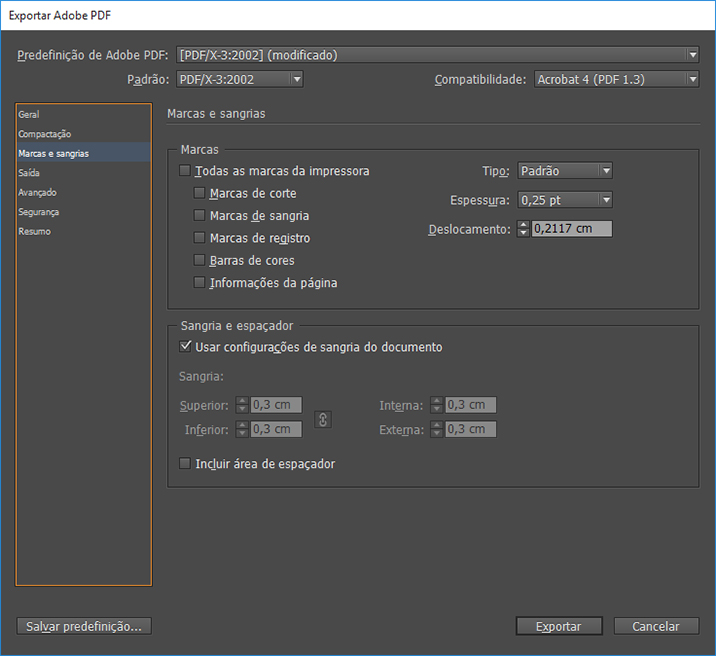

  • d. Em “Marcas e Sangria”:

IMPORTANTE: Habilite a função “Usar configurações de sangria do documento”

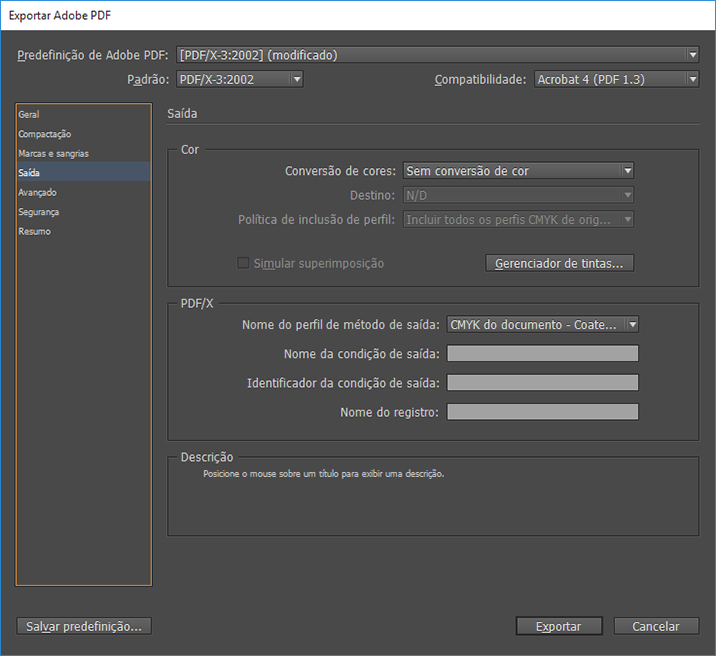

  • e. Em “Saída”:

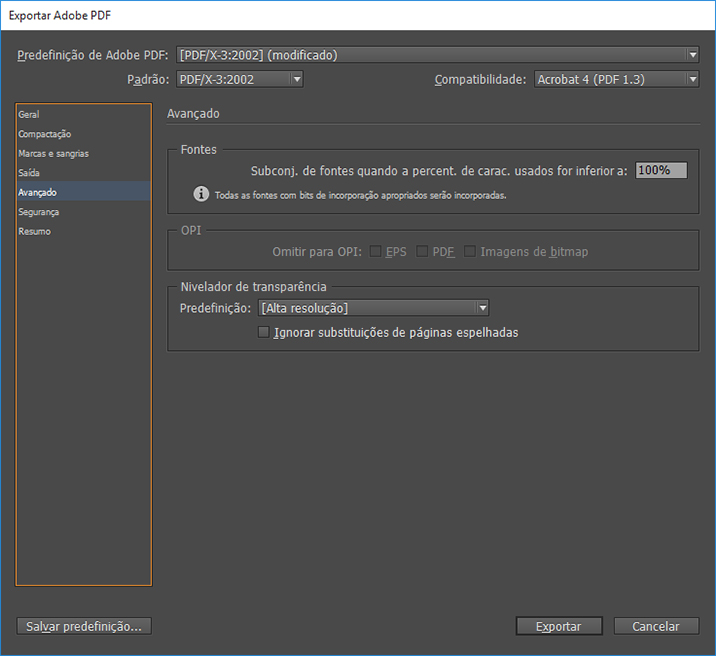

  • f. Em “Avançado”:

IMPORTANTE: Verifique se todas as fontes estão incorporadas no arquivo PDF.

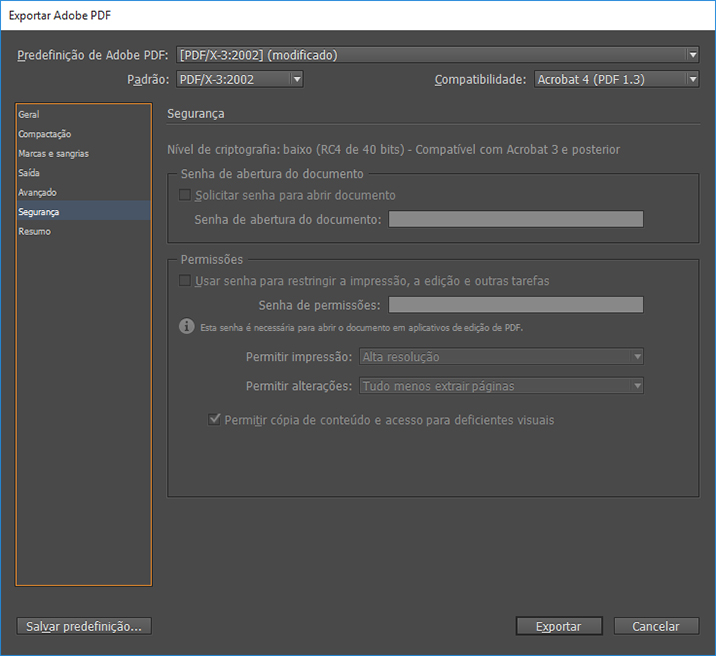

  • g. Em “Segurança”:

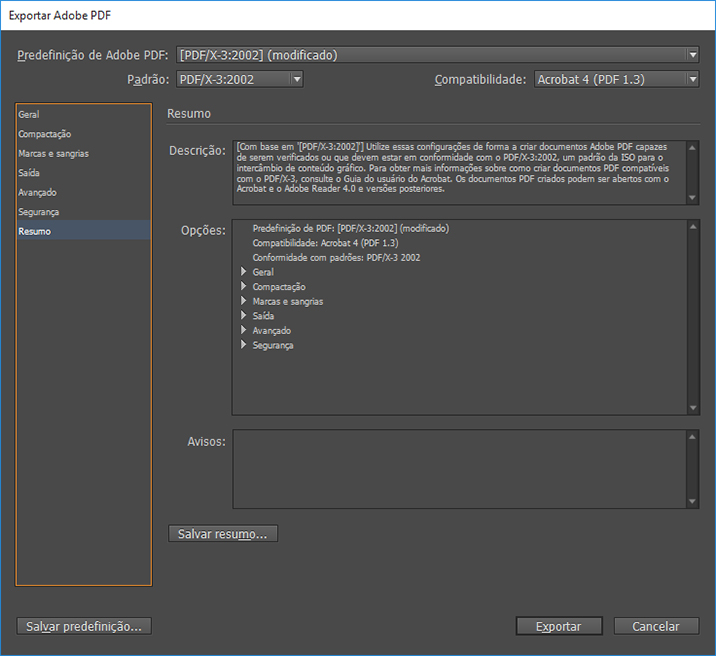

  • h. Em “Resumo”:

4. Clique em “Exportar”:

Versão Requerida

Adobe Photoshop CS6 ou superior.

Atenção: as configurações abaixo foram baseadas no Adobe Photoshop CC Versão 2015.0.0 em Português (Brasil). As informações disponibilizadas abaixo podem ser diferentes em outras versões. Em caso de dúvidas, entre em contato com a nossa equipe de suporte clicando aqui.

Organização das pastas:

O arquivo do gabarito baixado é exclusivo para o modelo de Álbum, Fotolivro, Estojo ou Capa Especial (acrílica e gravação laser) escolhido por você no momento do download. Caso deseje outro modelo, você deverá fazer um novo download. Ao fazer o download dos gabaritos para o Photoshop, você encontrará uma pasta com todos os arquivos que precisa. Os arquivos de Álbuns e Fotolivros, com duas subspastas: Capa Fotográfica/Impressa e Miolo. Estojos e Capas, com a variedade de tamanhos e formatos disponíveis para o modelo selecionado.

Capas

É importante ressaltar que os gabaritos de Capa Impressa são vários, pois dependem do número de páginas que contém cada projeto. Sendo assim, eles estão salvos pelo nome do Fotolivro/Álbum e a quantidade de páginas correspondentes (destacados em vermelho). Por exemplo:

Caso opte por Capas Revestidas em Couro ou Tecido sem gravação a laser, você não precisa se preocupar com a diagramação da Capa, que é feita diretamente na ferramenta online.

Miolo

Nesta pasta, você encontrará os arquivos para página dupla de Álbuns Panorâmicos (os modelos com abertura 180° graus), e página ímpar e página par de Fotolivros Tradicionais (os modelos com abertura tradicional tipo livro) Lembre-se: a quantidade mínima de páginas para todos os modelos de Álbuns e Fotolivros da Digipix é 20 páginas. Durante a diagramação, cuidado apenas com a quantidade máxima permitida para o modelo escolhido. Verifique a quantidade máxima de páginas para os Álbuns e Fotolivros aqui.

Diagramação
Essa seção reúne orientações importantes sobre como usar os gabaritos para diagramação:
Visão geral de um gabarito
Os gabaritos possuem marcações para facilitar a diagramação. Confira abaixo:

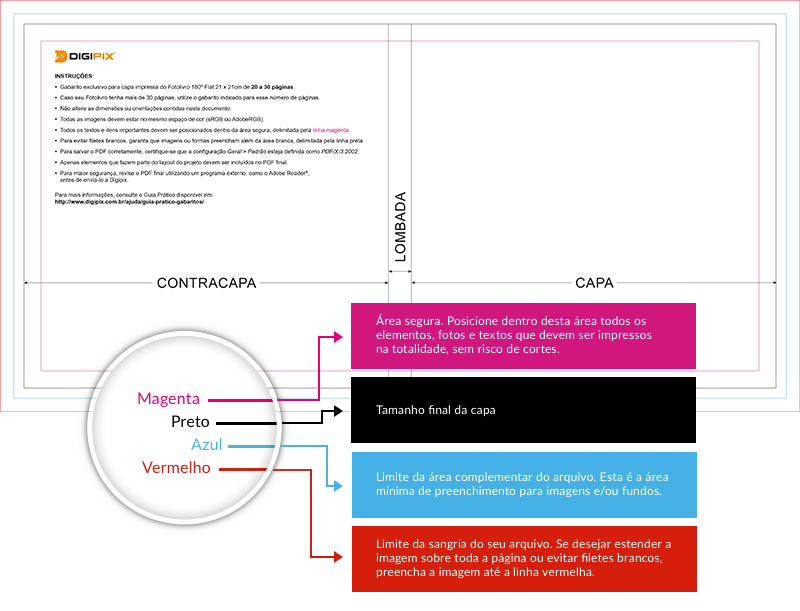

Capa impressa
As extremidades possuem marcações em vermelho, azul, preto e magenta. Sendo:

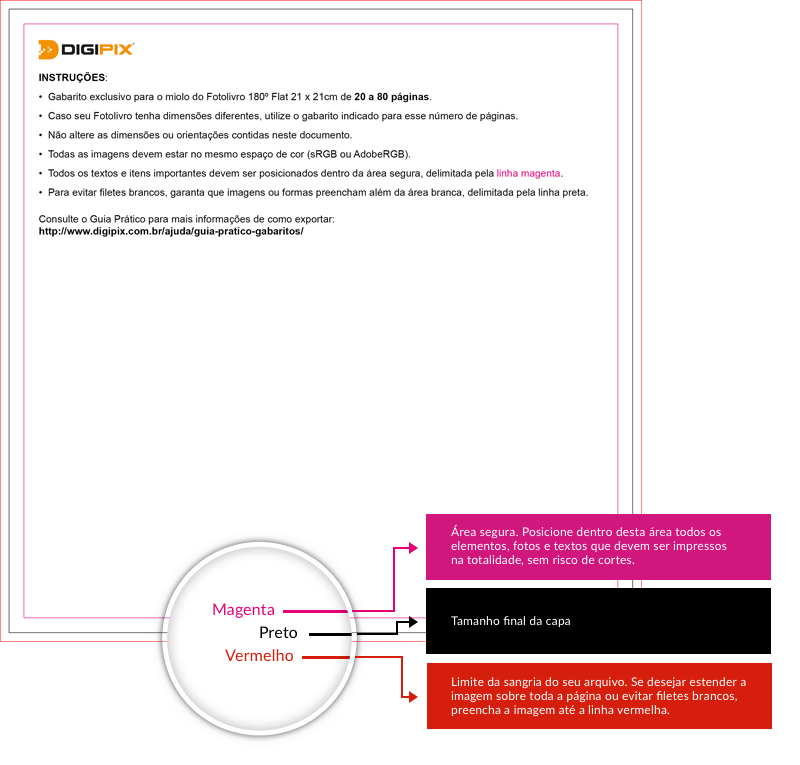

Miolo

Página Individual

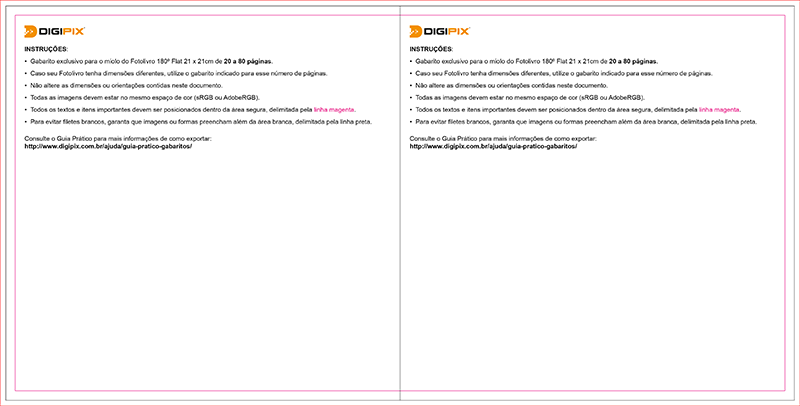

Página Dupla

Cuidados durante a diagramação do seu Fotolivro
Listamos abaixo alguns pontos importantes para que a diagramação esteja de acordo com as especificações necessárias para a impressão correta de seu arquivo:
Fontes

Fique sempre atento com as fontes que escolher para o projeto. Algumas fontes, principalmente as disponibilizadas gratuitamente na internet, podem não estar completas: podem faltar acentos ou caracteres especiais, comprometendo a leitura. Portanto, ao exportar o PDF dos seus gabaritos, verifique atentamente todos os textos.

Textos

Cuidado com fontes muito pequenas, elas podem sair ilegíveis na impressão. Para os textos em preto, utilize apenas 100% preto (nunca utilize o preto calçado – 400%)

Vetores

Não utilize linhas com menos de 1pt, elas podem não ser
reproduzidas na impressão.

Resolução das imagens

É importante que você utilize imagens com resolução entre 250 e 300 DPI. Imagens com resolução de 180 a 249 DPI resultarão em alertas na validação do arquivo. Projetos com resolução abaixo de 180 DPI não serão validados na etapa de envio.

Tamanho das imagens

Fique atento ao redimensionar as imagens na diagramação, pois ao aumentar a imagem, a resolução automaticamente diminui.

Espaço de cor

Utilize apenas um dos espaços de cor permitidos: sRGB ou Adobe RGB. Nunca utilize CMYK ou outros perfis de cor.

Exportação
Antes de exportar o seu arquivo em PDF e enviá-lo para a Digipix, é recomendável seguir o checklist abaixo:
  • De acordo com o modelo selecionado, o arquivo do miolo possui a quantidade correta de páginas?
  • A camada que contém as instruções do gabarito foi ocultada ou removida?
  • Todas as imagens do projeto estão com o mesmo espaço de cor (sRGB ou Adobe RGB)?
  • O arquivo está no modo de cor RGB?
  • O arquivo foi exportado utilizando o padrão PDF/X-3:2002?
  • Porque o projeto é panorâmico, por isso todas as páginas estão em modo panorâmico (páginas duplas)?
  • Porque o projeto é tradicional, por isso as páginas impares e as páginas pares estão posicionadas corretamente no PDF?

Exportação dos arquivos para PDF

Para exportar os arquivos, siga atentamente os passos abaixo.

Capa impressa

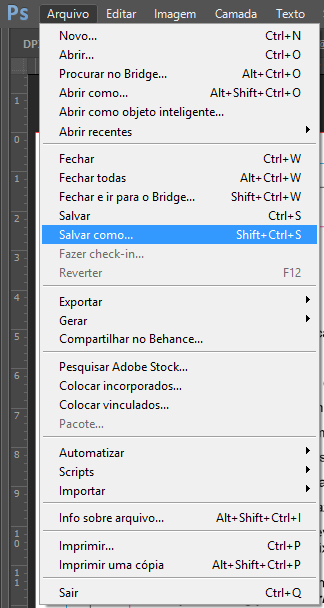

1. Clique em Arquivo > Salvar Como:

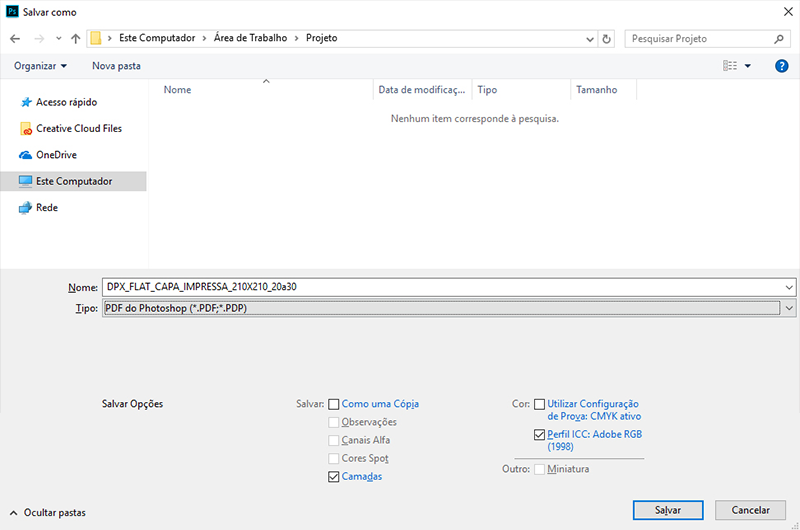

2. Escolha a extensão PDF do Photoshop e dê um nome para o seu projeto. (Identifique o arquivo da Capa para facilitar o envio para o site):

3. Na próxima etapa, “Salvar Adobe PDF”, verifique se as configurações estão de acordo com a especificação abaixo:

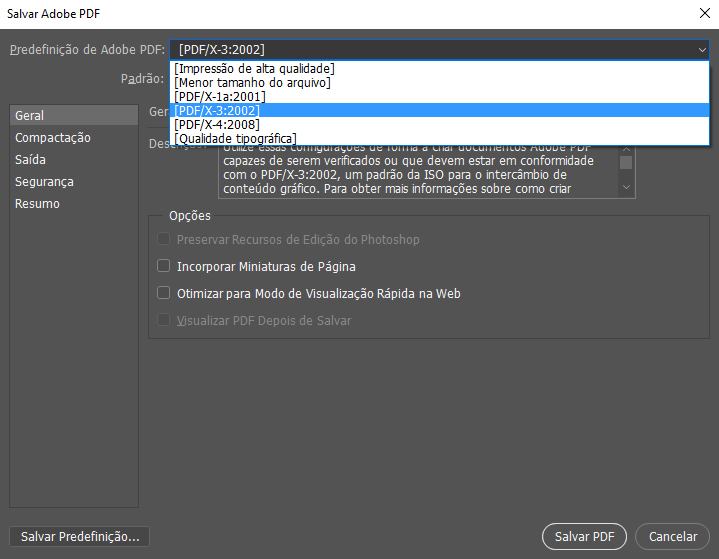

  • a. Em “Predefinição de Adobe PDF”, selecione PDF/X-3:2002:

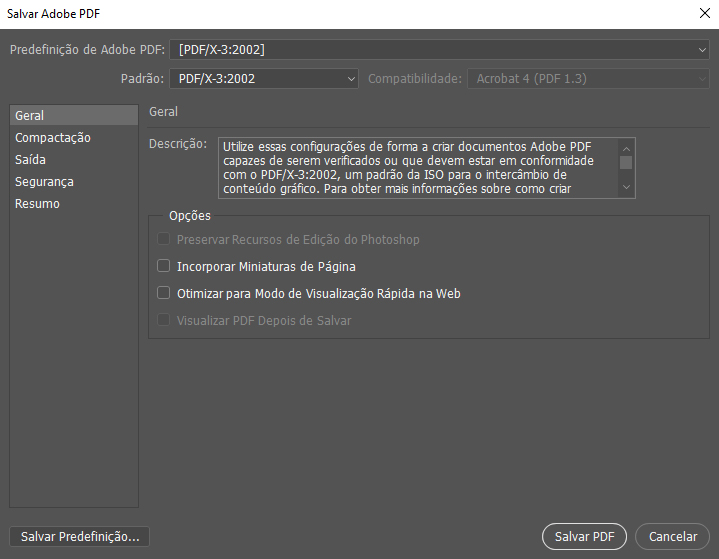

  • b. Em “Geral”:

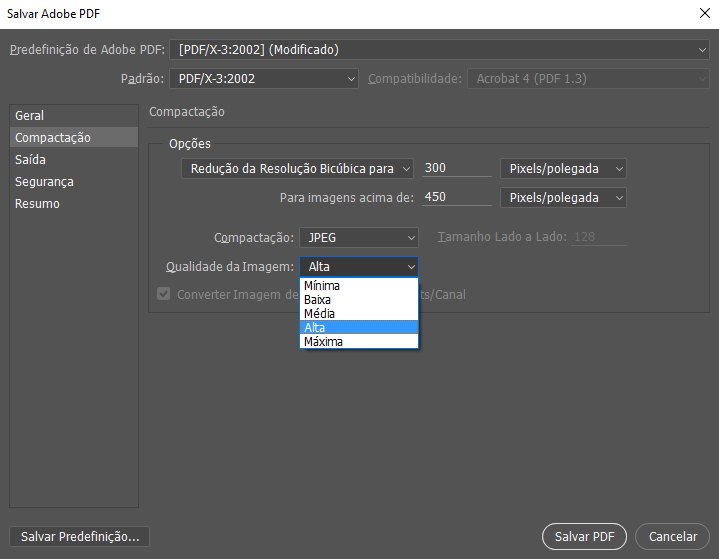

  • c. Em “Compactação”, selecione a opção “Alta” na qualidade da imagem:

  • d. Em “Saídas”:

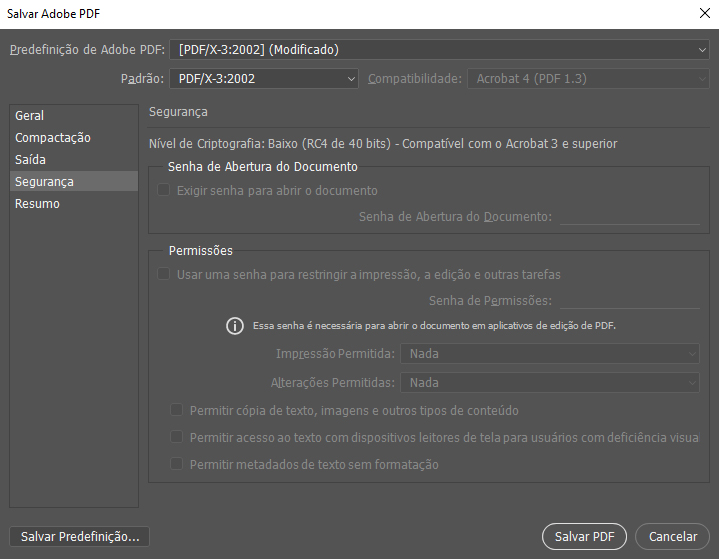

  • e. Em “Segurança”:

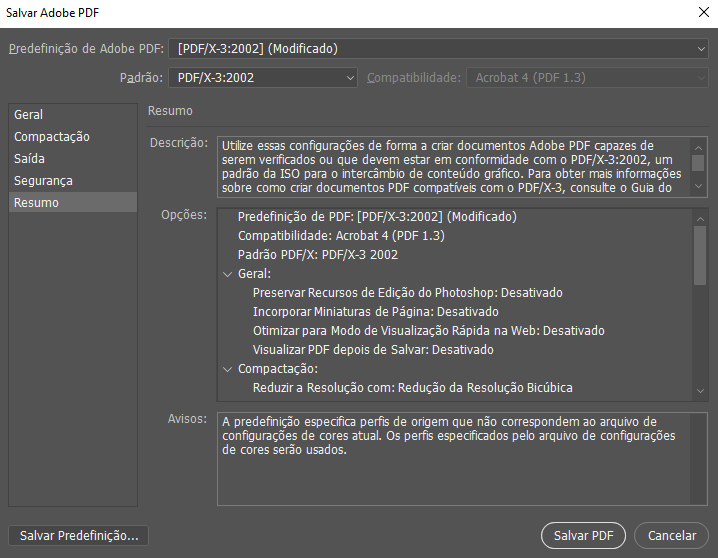

  • f. Em “Resumo”:

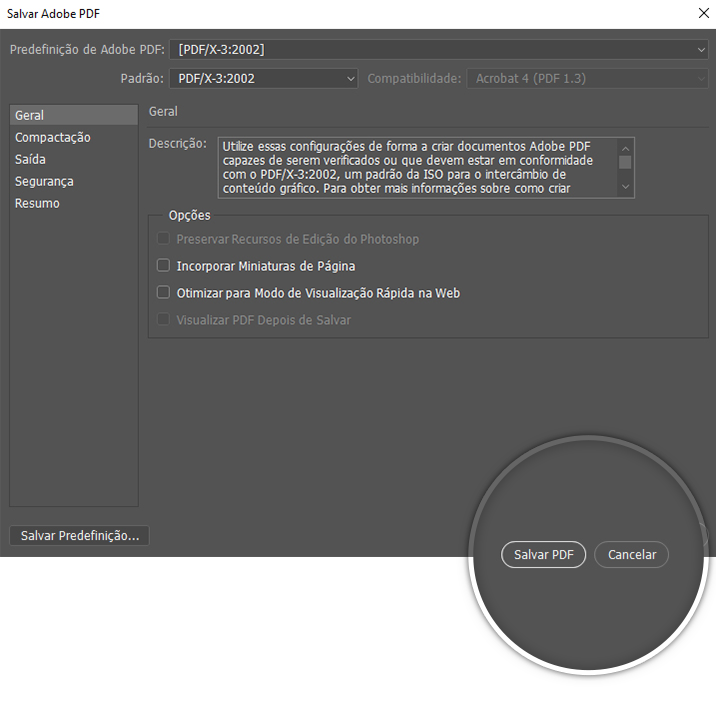

4. Clique em “Salvar PDF”:

Miolo
Finalize a diagramação das páginas:
  • Fotolivros panorâmicos: Todas as páginas duplas
  • Fotolivros tradicionais: páginas ímpares e pares.

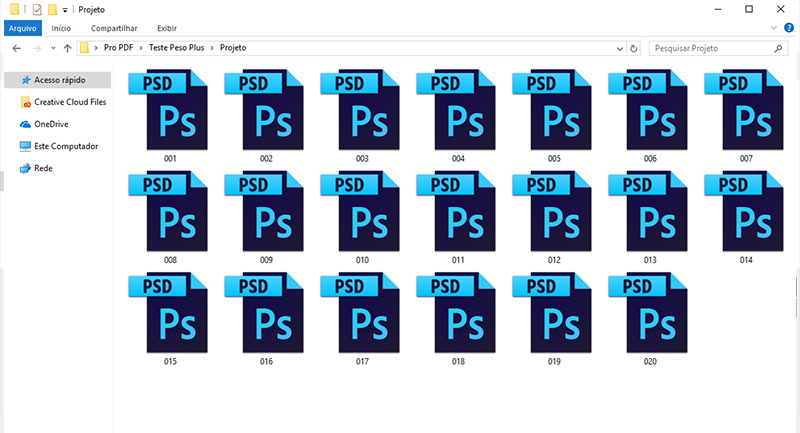

Lembre-se de salvar as páginas na extensão PSD, sempre renomeando em ordem numérica, para facilitar a identificação da ordem das páginas:

Em seguida, siga os passos abaixo para gerar o PDF:

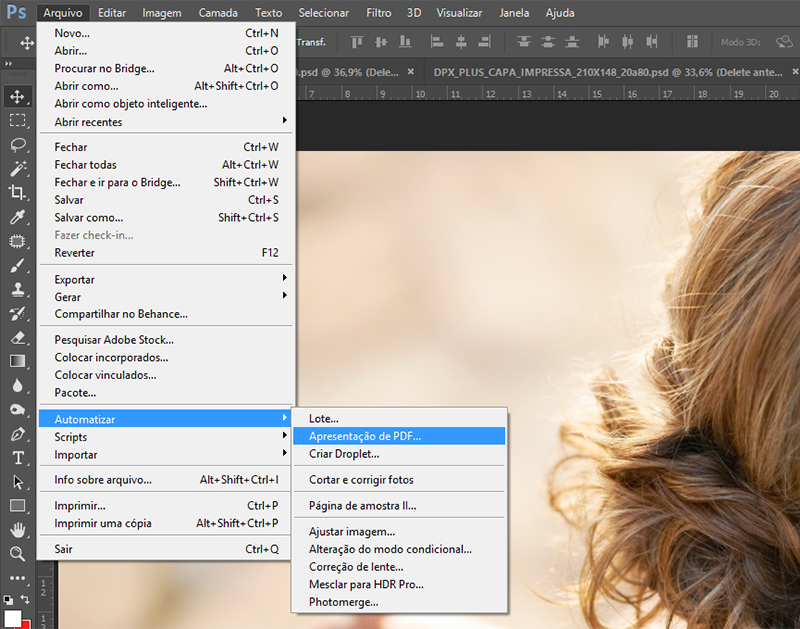

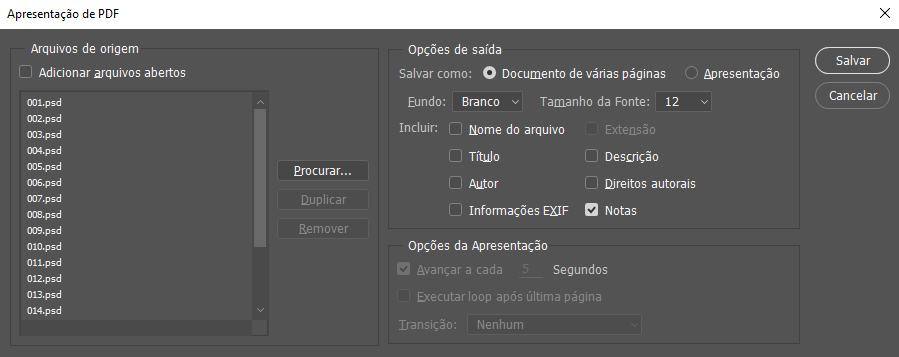

1. No Photoshop, clique em Arquivo > Automatizar > Apresentação de PDF:

2. Na opção “Arquivos de origem”, clique em “Procurar” e selecione os arquivos do seu miolo e clique em “Salvar”:

*Não esqueça de verificar a ordem das páginas, pois será a mesma ordem das páginas em seu PDF.

3. Na próxima etapa, dê um nome para o seu projeto. (Identifique o arquivo do miolo para facilitar o envio para o site):

4. Na sequência, “Salvar Adobe PDF”, verifique se as configurações estão de acordo com a especificação abaixo:
  • a. Em “Predefinição de Adobe PDF”, selecione PDF/X-3:2002:

  • b. Em “Geral”:

  • c. Em “Compactação”, selecione a opção “Alta” na qualidade da imagem:

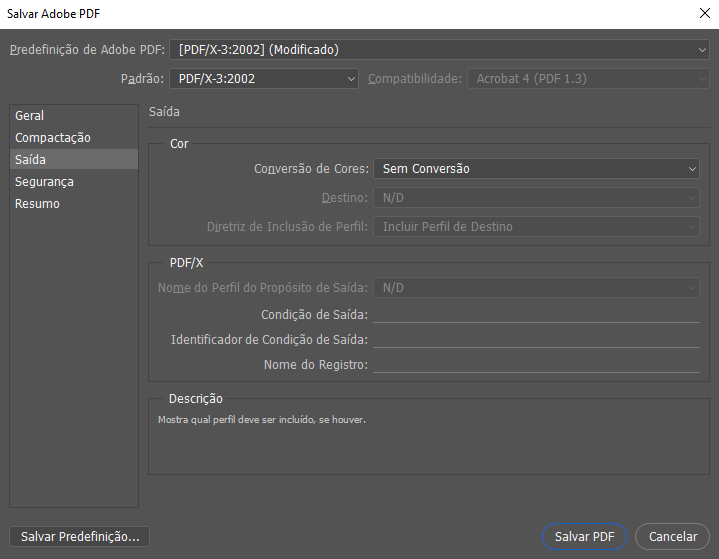

  • d. Em “Saídas”:

  • e. Em “Segurança”:

  • f. Em “Resumo”:

5. Clique em “Salvar PDF”:

3 Envio do arquivo para pedido diagramado no site
Antes de enviar o seu projeto para a Digipix, é recomendável seguir o checklist abaixo:
  • A quantidade de páginas do miolo corresponde ao modelo de Fotolivro escolhido?
  • O arquivo da capa possui apenas uma página?
  • O arquivo do miolo possui páginas duplas (lâminas) para os modelos panorâmicos; ou todas as páginas simples para modelos tradicionais?
Momento de envio do projeto

Clique aqui para ser direcionado para a página de Envio de Projeto.

Clique em "Criar um novo projeto" e selecione as características do Álbum, Fotolivro ou Estojo que você deseja. Importante: as características devem ser de acordo com o que você diagramou no gabarito (modelo, tamanho, formato).

Na etapa "Selecione como deseja enviar os arquivos" selecine clique na opção "Enviar arquivos no formato .pdf que foram diagramados com uso do gabarito em outros softwares".

Se tudo estiver correto, o processo seguirá automaticamente para a conclusão do pedido.

Se algum erro for identificado, uma lista detalhada apontará os problemas que devem ser verificados. Faça a verificação e envie novamente.

Confira uma lista com os erros e as respectivas correções nessa estapa de envio dos arquivos:

O número da página com erro refere-se ao PDF. Fique atento, pois esta página pode não ser a mesma da sua diagramação.

Padrão PDF Utilize sempre o PDF-X3. Esta opção é definida no momento da exportação do seu PDF.

Tamanho do arquivo Confirme se a opção “Sangria” está habilitada no momento da exportação do PDF (para projetos do InDesign).

Espaço de cor Mantenha todas as imagens com o mesmo espaço de cor. Para projetos criados no InDesign, verifique se a opção “Espaço de mistura de transparência” – localizado no menu “Editar” – está RGB selecionada.

Fontes Mantenha todas as fontes incorporadas no projeto.

Resolução A resolução mínima é de 180 DPI, mas o recomendado é de
250 a 300 DPI.

Páginas – Miolo Garanta que a quantidade final de páginas do miolo é par e se está de acordo com o modelo escolhido. Para modelos panorâmicos, todas as páginas devem ser duplas (lâminas). Já para os modelos tradicionais, todas as páginas devem ser simples. 250 a 300 DPI.
